C e n t r u m

Centrumförstärkarna, som är två till antalet, är chassie nummer ett och två av totalt tre stycken som jag räddade undan en alltför tidig och oförtjänt död. De kommer från början ifrån ett snabbtelefon- och allanropssystem på min gamla gymnasieskola. Samma typ av förstärkare var förresten vanlig i gamla församlingslokaler, eller andra ställen med en fast monterad ljudanläggning. Skulle du hitta en sådan någonstans så ta hand om den, jag kanske köper den av dig!

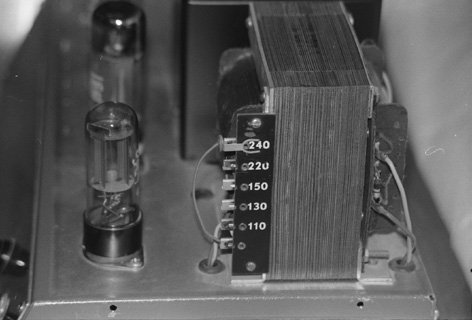

De här två tjänstgör efter totalrenovering och ombyggnad som slutsteg till min stereo där hemma. Kretslösningen är i stort sett Dynaco Stereo-70, fast uppdelad på två monoblock och med drivsteget/fasdelaren utbytt från pentod/trioden 7199 till dubbeltrioden 12DW7. Utgångstransformatorn är TANGO FW-50-5. Ursprunglig nättrafo och utgångstrafo sitter kvar i chassiet, där utgångstrafon numera används som filterdrossel i nätdelen.

Lite fakta:
Slutrör: 2xEL34
Drivrör: 12DW7
Likriktare: GZ34/5AR4
Uteffekt: 50W
Byggår: 1991 (modifierad 1996 samt 2003)

Fler bilder:
